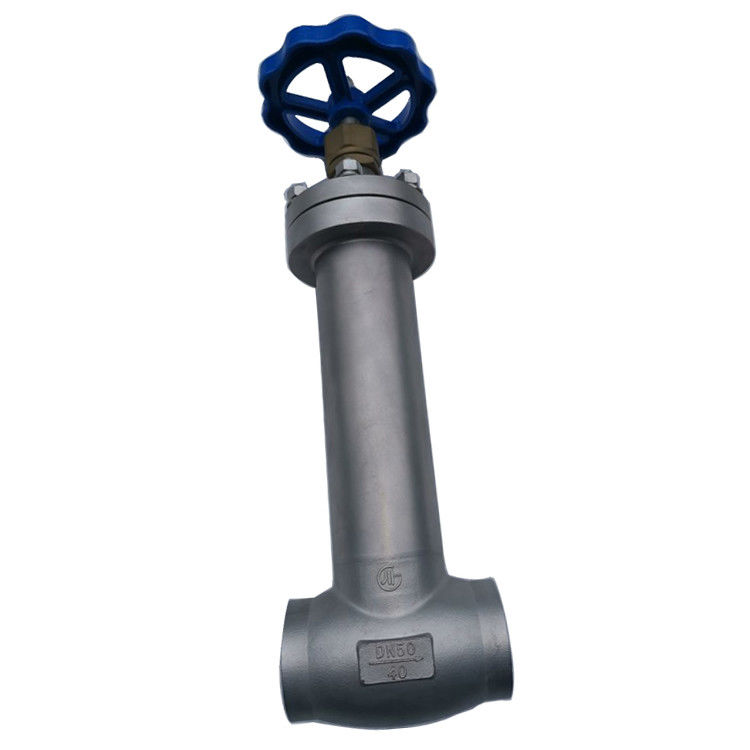

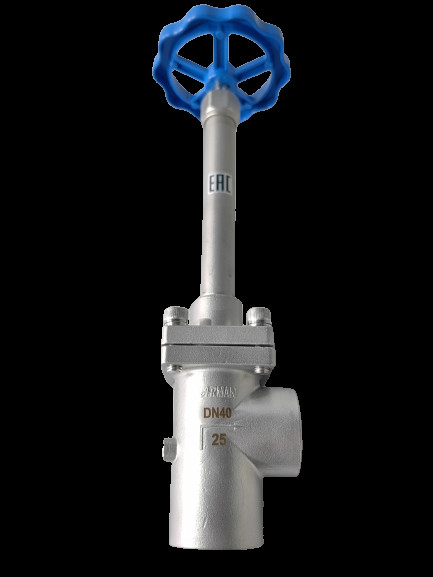

Acciaio inossidabile 304 / 316 a bassa temperatura PCTFE Disc Seal Criogenica Valvola globe -196~+80°C

Acciaio inossidabile 304 / 316 a bassa temperatura PCTFE Disc Seal Criogenica Valvola globe

Introduzione

In base a questa forma di movimento della valvola, il cambiamento dell'entrata del sedile della valvola è direttamente proporzionale alla corsa della valvola.L'asse del fusto della valvola a sfera è perpendicolare alla superficie di tenuta del sedile della valvolaLa corsia di apertura o di chiusura del fusto della valvola è relativamente breve e ha un'azione di taglio molto affidabile, rendendo questa valvola molto adatta come mezzo per il taglio o la regolazione e lo strangolamento.Una volta che la valvola della valvola del globo è nello stato aperto, non c'è più contatto tra il sedile della valvola e la superficie di tenuta del battistrada della valvola, e ha un'azione di taglio molto affidabile.questa valvola è molto adatto come un mezzo per il taglio o regolare l'utilizzo del flussoUna volta che la valvola di chiusura è in stato aperto, non vi è alcun contatto tra il suo sedile e la superficie di tenuta del disco, quindi la sua superficie di tenuta si indossa meno meccanicamente,perché la maggior parte dei sedili e le flaps della valvola globe sono più facili da riparare o sostituire Non è necessario rimuovere l'intera valvola dalla condotta quando sigillare l'elemento, che è molto adatto per il caso in cui la valvola e la condotta siano saldate insieme.quindi la resistenza al flusso della valvola di chiusura è superiore rispetto ad altre valvole.

Introduzione della valvola a sfera criogenica

Punto di fermo della valvola a sfera a bassa temperatura:

(1) La struttura è più semplice della valvola di cancello ed è più conveniente da fabbricare e da mantenere.

(2) La superficie di tenuta non è facile da indossare e graffiare, e la tenuta è buona.Non vi è uno scorrimento relativo tra il battistrada e la superficie di tenuta del corpo della valvola durante l'apertura e la chiusura, quindi l'usura e il graffio non sono gravi, le prestazioni di tenuta sono buone e la vita di servizio è lunga.

(3) Quando si aprono e si chiudono, il percorso della valvola è piccolo, quindi l'altezza della valvola di chiusura è inferiore a quella della valvola di cancello, ma la lunghezza strutturale è più lunga della valvola di cancello.

(4) La coppia di apertura e chiusura è grande, l'apertura e la chiusura sono più laboriose e il tempo di apertura e chiusura è principale.

(5) La resistenza del fluido è elevata, perché il canale medio nel corpo della valvola è tortuoso, la resistenza del fluido è elevata e il consumo di energia è elevato.

(6) Direzione del flusso del mezzo Quando la pressione nominale PN≤16MPa, generalmente utilizzare il flusso di co-corrente, e il mezzo scorre verso l'alto da sotto la valvola; quando la pressione nominale PN≥20MPa,generalmente utilizzare il flusso inverso, e il mezzo scorre verso il basso dal battistrada della valvola. Per aumentare la capacità di tenuta. Durante l'uso, il mezzo della valvola di chiusura può fluire solo in una direzione e la direzione di flusso non può essere modificata.

Selezione dei materiali per la valvola a sfera criogenica

1Materiale principale della valvola criogenica

1 Fattori da considerare nella selezione dei materiali principali

Dal punto di vista metallografico, oltre all'acciaio austenitico con reticolo cubico centrato, rame, alluminio, ecc.,i materiali in acciaio generico mostrano fragilità a basse temperature a basse temperatureQuando si sceglie il materiale ospitante, si deve prima scegliere quello adatto al lavoro a basse temperature.L'alluminio non mostra fragilità a bassa temperatura a basse temperature, ma a causa della bassa durezza dell'alluminio e delle leghe di alluminio, la resistenza all'usura e alla graffiatura delle superfici di tenuta in alluminio è scarsa,quindi l'uso di valvole a bassa temperatura ha alcune restrizioni, solo a bassa pressione e utilizzato in valvole di piccolo diametro.

Il materiale che lavora a bassa temperatura deve garantire le sue prestazioni a bassa temperatura, soprattutto per garantire la sua resistenza all'impatto a freddo.La guarnizione della valvola deve essere correttamente selezionata in modo da avere una resistenza a freddo sufficiente per evitare la rotturaL'acciaio legato di c e cr perde rapidamente la resistenza all'urto quando è inferiore a -20°C, quindi la temperatura di servizio è limitata rispettivamente a -30°C e -50°C.5 può essere utilizzato a -100 °CL'acciaio inossidabile austenitico, il nichel, il monel, l'Hastelloy, il titanio, le leghe di alluminio e il bronzo possono essere utilizzati a una temperatura inferiore a -273 °C.

Inoltre, la scelta dei materiali per le valvole a bassa temperatura deve tener conto anche dei seguenti fattori:2 le proprietà meccaniche richieste dai materiali metallici per mantenere le condizioni di lavoro a basse temperature, soprattutto resistenza agli urti, allungamento relativo e stabilità dei tessuti; 3 nel caso di lubrificazione a bassa temperatura e senza olio, ha una buona resistenza all'abrasione; 4 ha una buona resistenza alla corrosione;5 quando si utilizza la connessione di saldatura, occorre considerare anche le prestazioni di saldatura del materiale.

2 Scelta dei materiali per il corpo della valvola, il cofano, il sedile della valvola e il disco (chiusura).l'acciaio ferrito viene utilizzato quando la temperatura è superiore a -100°C■ la temperatura è inferiore a -100°C; si utilizza l'acciaio austenitico; le valvole a bassa pressione e di piccolo calibro possono essere realizzate in rame e alluminio.Scegliere materiali adeguati in base alla bassa temperatura di funzionamento durante la progettazione.

3 Scelta del materiale del fusto e del fissaggio della valvola

Quando la temperatura è superiore a -100 °C, i materiali del fusto e del bullone della valvola sono realizzati in acciaio legato come ni, cr-mo, ecc.la resistenza alla trazione è migliorata e il morso del filo è evitatoQuando la temperatura è inferiore a -100°C, è realizzato in acciaio inossidabile austenitico resistente agli acidi.la bassa durezza dell'acciaio 18-8 resistente agli acidi farà graffiarsi il fusto della valvola e l'imballaggioLa superficie del fusto della valvola deve quindi essere rivestita di cromo duro (spessore di rivestimento 0,04-0,06 mm),o nitrati e rivestiti di nichel-fosforo per aumentare la durezza superficialeAl fine di evitare che il dado e il bullone si mordano, il dado è generalmente in acciaio mo o ni e la superficie del filo è rivestita di disolfuro di molibdeno.
